1.网关路由
1.1.认识网关
什么是网关?
顾明思议,网关就是网络的关口。数据在网络间传输,从一个网络传输到另一网络时就需要经过网关来做数据的路由和转发以及数据安全的校验。

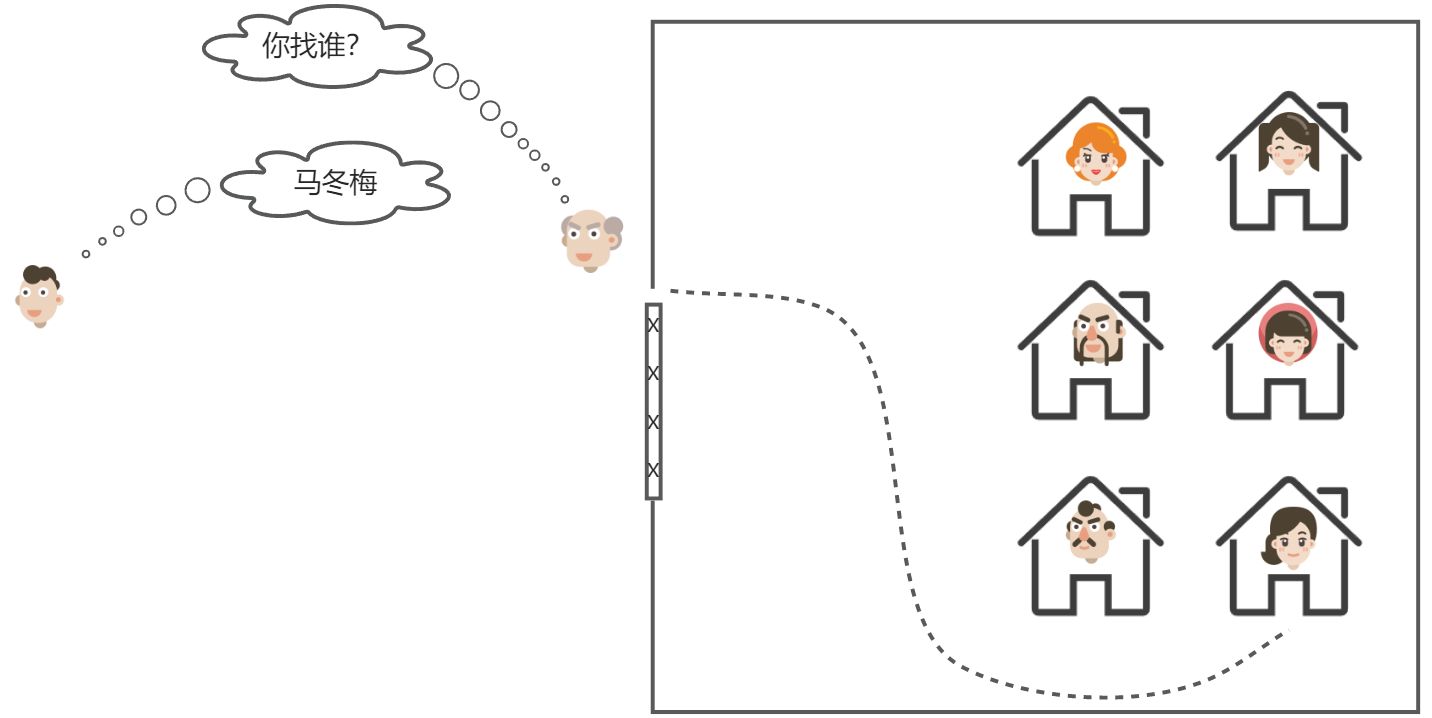

更通俗的来讲,网关就像是以前园区传达室的大爷。
-
外面的人要想进入园区,必须经过大爷的认可,如果你是不怀好意的人,肯定被直接拦截。
-
外面的人要传话或送信,要找大爷。大爷帮你带给目标人。

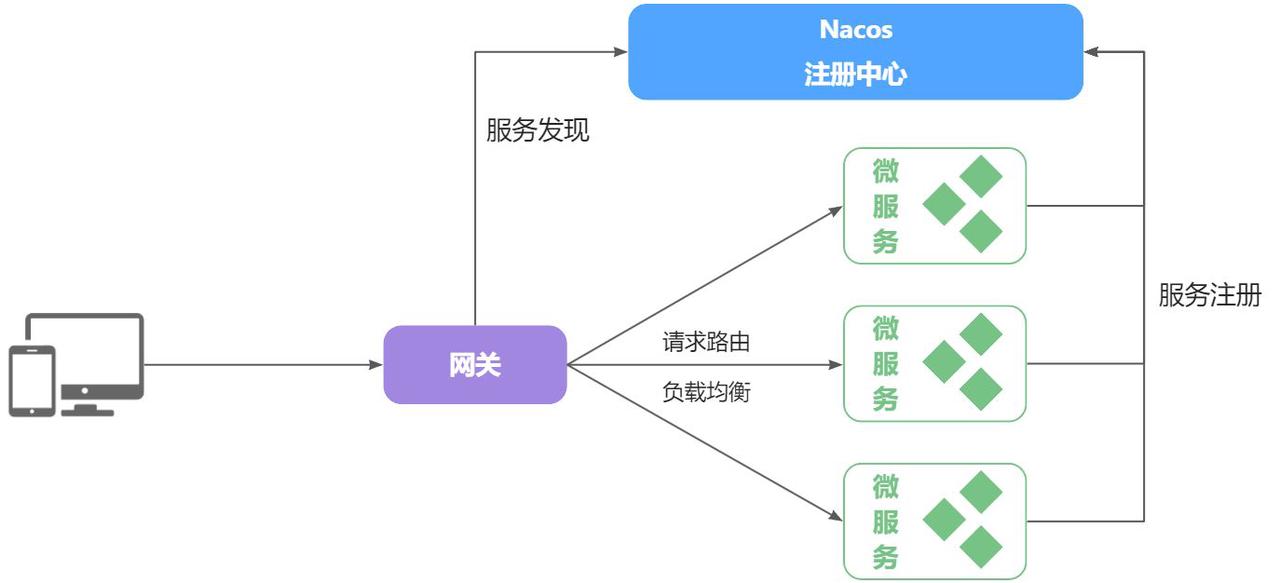

现在,微服务网关就起到同样的作用。前端请求不能直接访问微服务,而是要请求网关:
-
网关可以做安全控制,也就是登录身份校验,校验通过才放行
-
通过认证后,网关再根据请求判断应该访问哪个微服务,将请求转发过去

在SpringCloud当中,提供了两种网关实现方案:
-
Netflix Zuul:早期实现,目前已经淘汰
-
SpringCloudGateway:基于Spring的WebFlux技术,完全支持响应式编程,吞吐能力更强
课堂中我们以SpringCloudGateway为例来讲解,官方网站:
https://spring.io/projects/spring-cloud-gateway#learn
1.2.快速入门
接下来,我们先看下如何利用网关实现请求路由。由于网关本身也是一个独立的微服务,因此也需要创建一个模块开发功能。大概步骤如下:
-
创建网关微服务
-
引入SpringCloudGateway、NacosDiscovery依赖
-
编写启动类
-
配置网关路由
1.2.2.引入依赖
在
hm-gateway
模块的pom.xml
文件中引入依赖:<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0"
xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
<parent>
<artifactId>hmall</artifactId>
<groupId>com.heima</groupId>
<version>1.0.0</version>
</parent>
<modelVersion>4.0.0</modelVersion>
<artifactId>hm-gateway</artifactId>
<properties>
<maven.compiler.source>11</maven.compiler.source>
<maven.compiler.target>11</maven.compiler.target>
</properties>
<dependencies>
<!--common-->
<dependency>
<groupId>com.heima</groupId>
<artifactId>hm-common</artifactId>
<version>1.0.0</version>
</dependency>
<!--网关-->
<dependency>
<groupId>org.springframework.cloud</groupId>
<artifactId>spring-cloud-starter-gateway</artifactId>
</dependency>
<!--nacos discovery-->
<dependency>
<groupId>com.alibaba.cloud</groupId>
<artifactId>spring-cloud-starter-alibaba-nacos-discovery</artifactId>
</dependency>
<!--负载均衡-->
<dependency>
<groupId>org.springframework.cloud</groupId>
<artifactId>spring-cloud-starter-loadbalancer</artifactId>
</dependency>
</dependencies>
<build>
<finalName>${project.artifactId}</finalName>
<plugins>
<plugin>
<groupId>org.springframework.boot</groupId>
<artifactId>spring-boot-maven-plugin</artifactId>
</plugin>
</plugins>
</build>
</project>

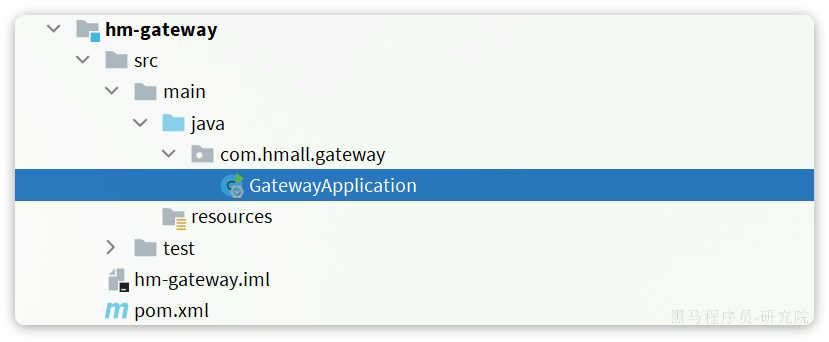

1.2.3.启动类
在
hm-gateway
模块的com.hmall.gateway
包下新建一个启动类:
代码如下:
package com.hmall.gateway;
import org.springframework.boot.SpringApplication;
import org.springframework.boot.autoconfigure.SpringBootApplication;
@SpringBootApplication
public class GatewayApplication {
public static void main(String[] args) {
SpringApplication.run(GatewayApplication.class, args);
}
}
1.2.4.配置路由
接下来,在
hm-gateway
模块的resources
目录新建一个application.yaml
文件,内容如下:server:
port: 8080
spring:
application:
name: gateway
cloud:
nacos:
server-addr: 192.168.150.101:8848
gateway:
routes:
- id: item # 路由规则id,自定义,唯一
uri: lb://item-service # 路由的目标服务,lb代表负载均衡,会从注册中心拉取服务列表
predicates: # 路由断言,判断当前请求是否符合当前规则,符合则路由到目标服务
- Path=/items/**,/search/** # 这里是以请求路径作为判断规则
- id: cart
uri: lb://cart-service
predicates:
- Path=/carts/**
- id: user
uri: lb://user-service
predicates:
- Path=/users/**,/addresses/**
- id: trade
uri: lb://trade-service
predicates:
- Path=/orders/**
- id: pay
uri: lb://pay-service
predicates:
- Path=/pay-orders/**
1.2.5.测试

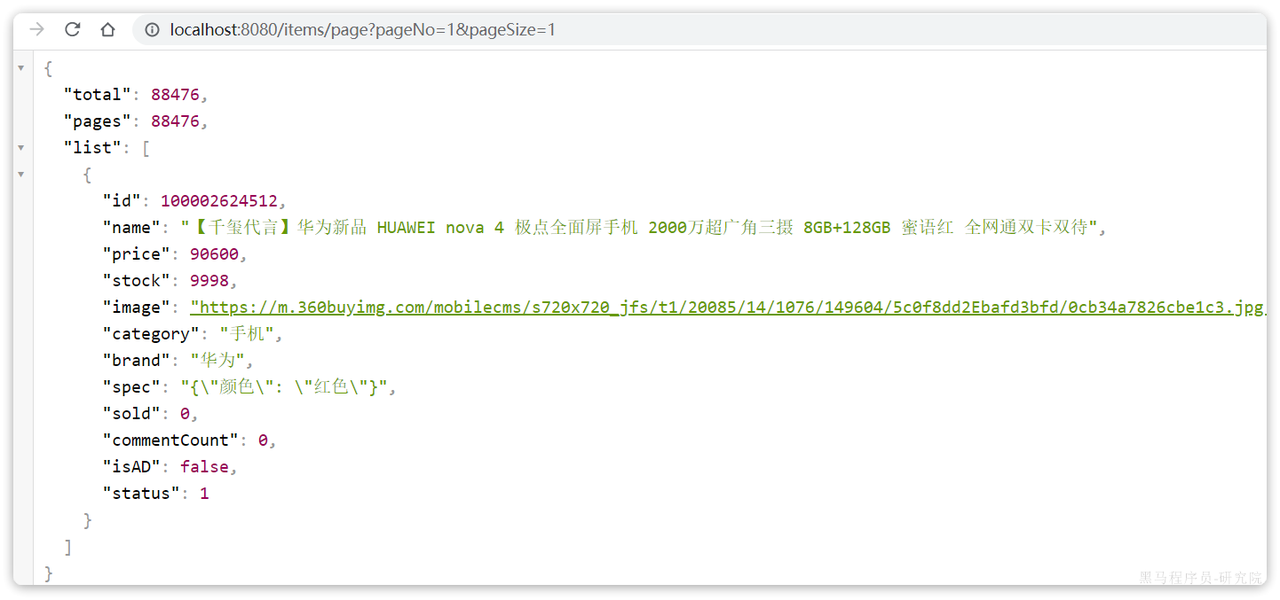

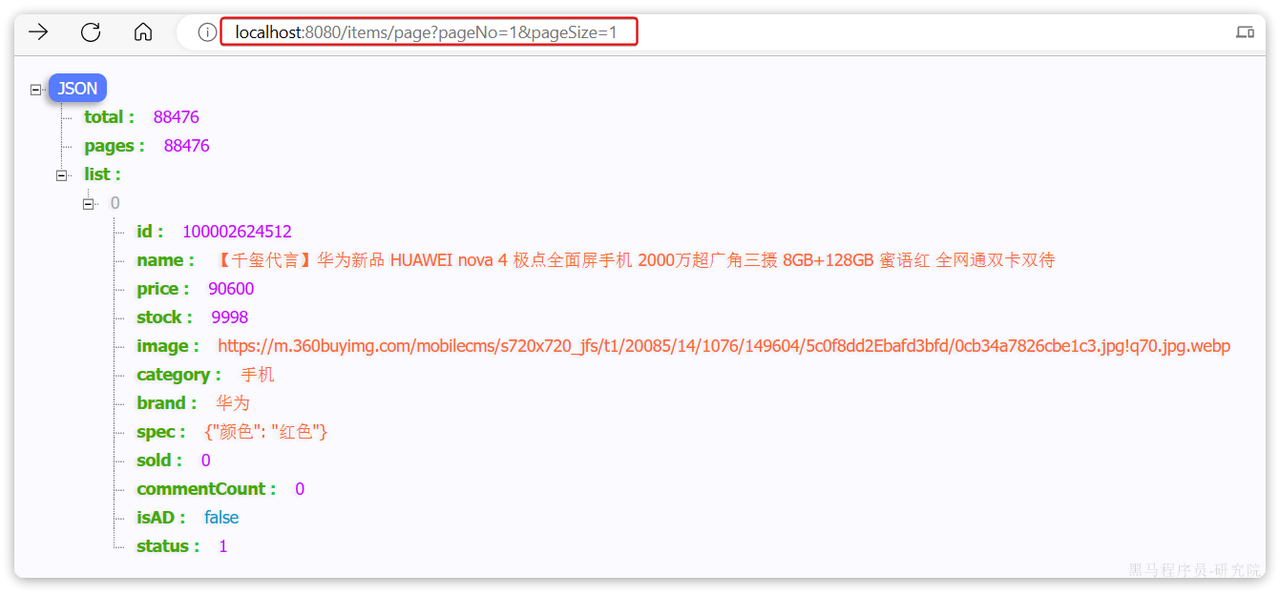

启动GatewayApplication,以 http://localhost:8080 拼接微服务接口路径来测试。例如:

此时,启动UserApplication、CartApplication,然后打开前端页面,发现相关功能都可以正常访问了:
1.3.路由过滤
路由规则的定义语法如下:
spring:
cloud:
gateway:
routes:
- id: item
uri: lb://item-service
predicates:
- Path=/items/**,/search/**

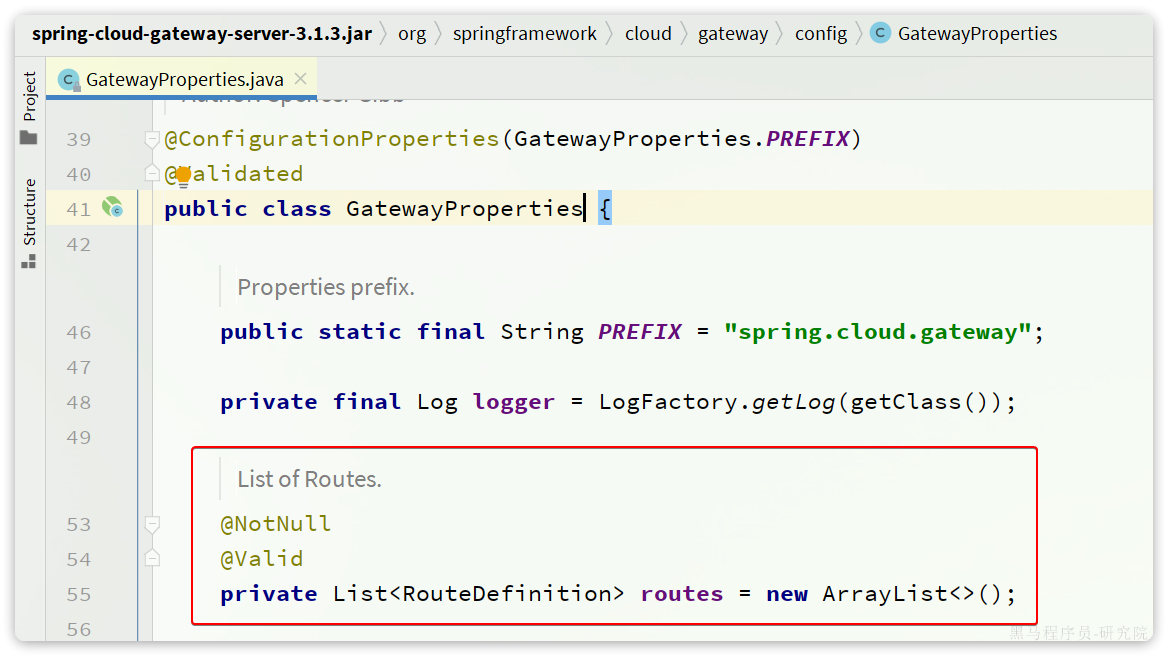

其中routes对应的类型如下:

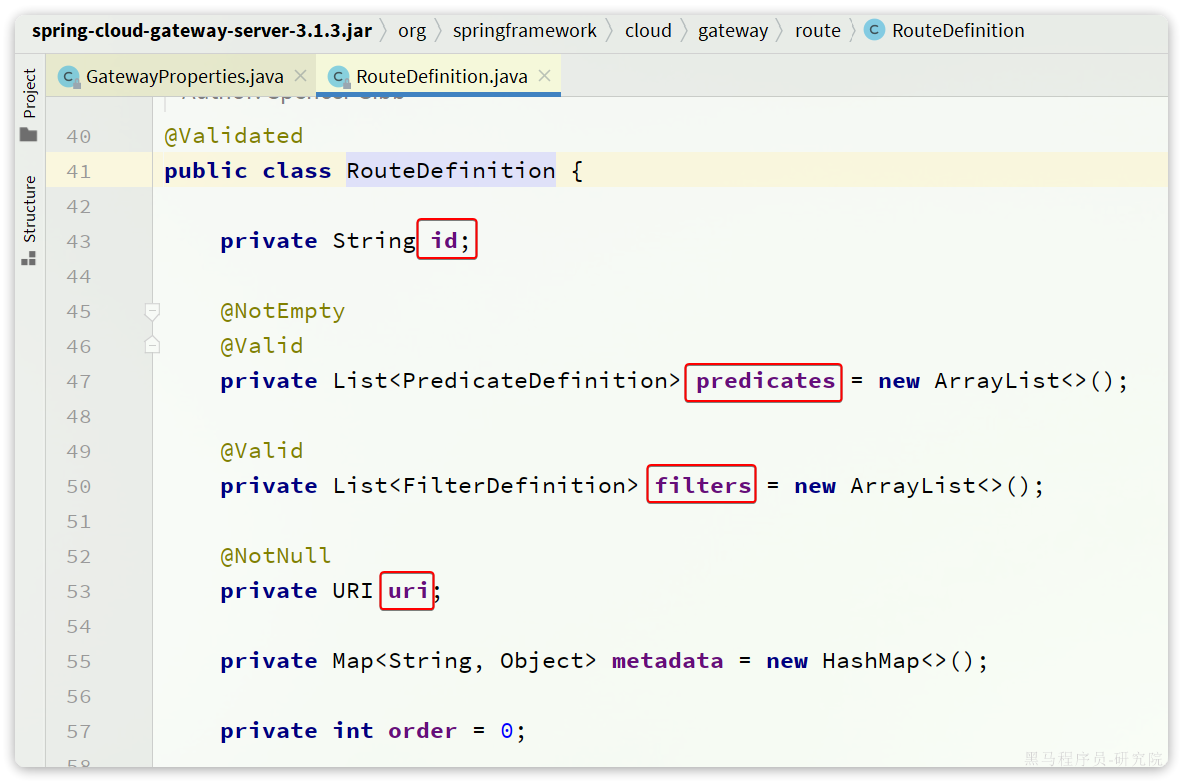

是一个集合,也就是说可以定义很多路由规则。集合中的
RouteDefinition
就是具体的路由规则定义,其中常见的属性如下:
四个属性含义如下:
-
id
:路由的唯一标示 -
predicates
:路由断言,其实就是匹配条件 -
filters
:路由过滤条件,后面讲 -
uri
:路由目标地址,lb://
代表负载均衡,从注册中心获取目标微服务的实例列表,并且负载均衡选择一个访问。
这里我们重点关注
predicates
,也就是路由断言。SpringCloudGateway中支持的断言类型有很多:
名称
|
说明
|
示例
|
---|---|---|
After
|
是某个时间点后的请求
|
- After=2037-01-20T17:42:47.789-07:00[America/Denver]
|
Before
|
是某个时间点之前的请求
|
- Before=2031-04-13T15:14:47.433+08:00[Asia/Shanghai]
|
Between
|
是某两个时间点之前的请求
|
- Between=2037-01-20T17:42:47.789-07:00[America/Denver], 2037-01-21T17:42:47.789-07:00[America/Denver]
|
Cookie
|
请求必须包含某些cookie
|
- Cookie=chocolate, ch.p
|
Header
|
请求必须包含某些header
|
- Header=X-Request-Id, \d+
|
Host
|
请求必须是访问某个host(域名)
|
- Host=**.somehost.org,**.anotherhost.org
|
Method
|
请求方式必须是指定方式
|
- Method=GET,POST
|
Path
|
请求路径必须符合指定规则
|
- Path=/red/{segment},/blue/**
|
Query
|
请求参数必须包含指定参数
|
- Query=name, Jack或者- Query=name
|
RemoteAddr
|
请求者的ip必须是指定范围
|
- RemoteAddr=192.168.1.1/24
|
weight
|
权重处理
|
2.网关登录校验
单体架构时我们只需要完成一次用户登录、身份校验,就可以在所有业务中获取到用户信息。而微服务拆分后,每个微服务都独立部署,不再共享数据。也就意味着每个微服务都需要做登录校验,这显然不可取。
2.1.鉴权思路分析
我们的登录是基于JWT来实现的,校验JWT的算法复杂,而且需要用到秘钥。如果每个微服务都去做登录校验,这就存在着两大问题:
-
每个微服务都需要知道JWT的秘钥,不安全
-
每个微服务重复编写登录校验代码、权限校验代码,麻烦
既然网关是所有微服务的入口,一切请求都需要先经过网关。我们完全可以把登录校验的工作放到网关去做,这样之前说的问题就解决了:
-
只需要在网关和用户服务保存秘钥
-
只需要在网关开发登录校验功能

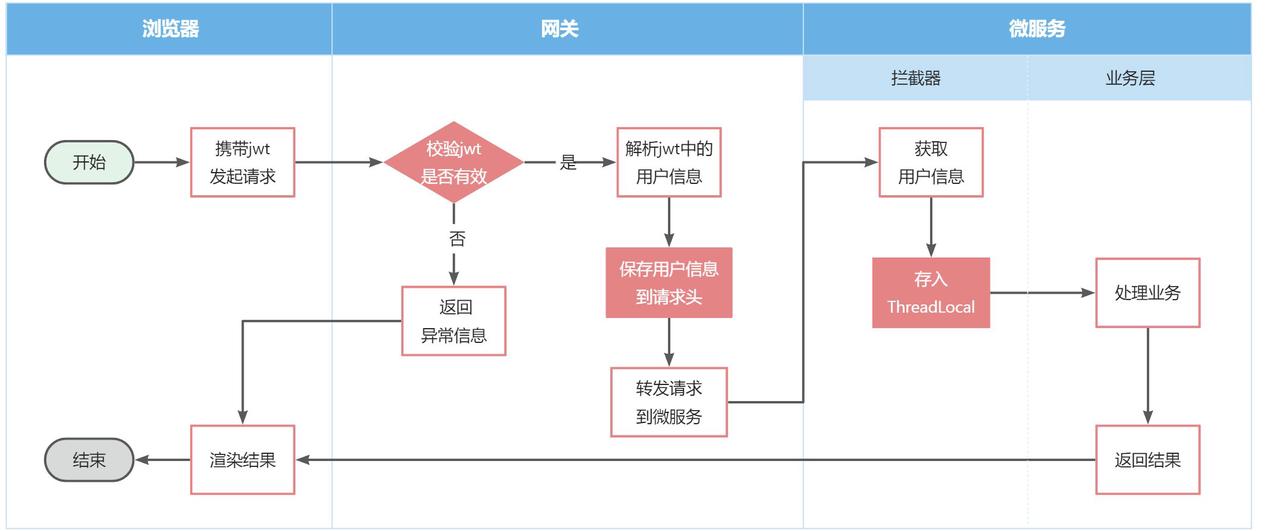

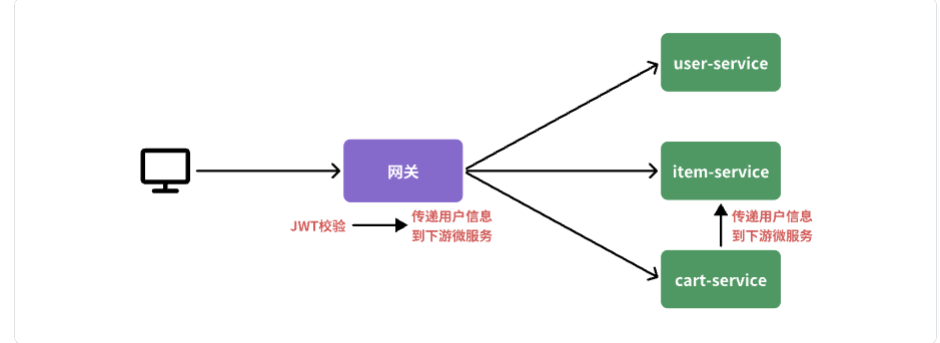

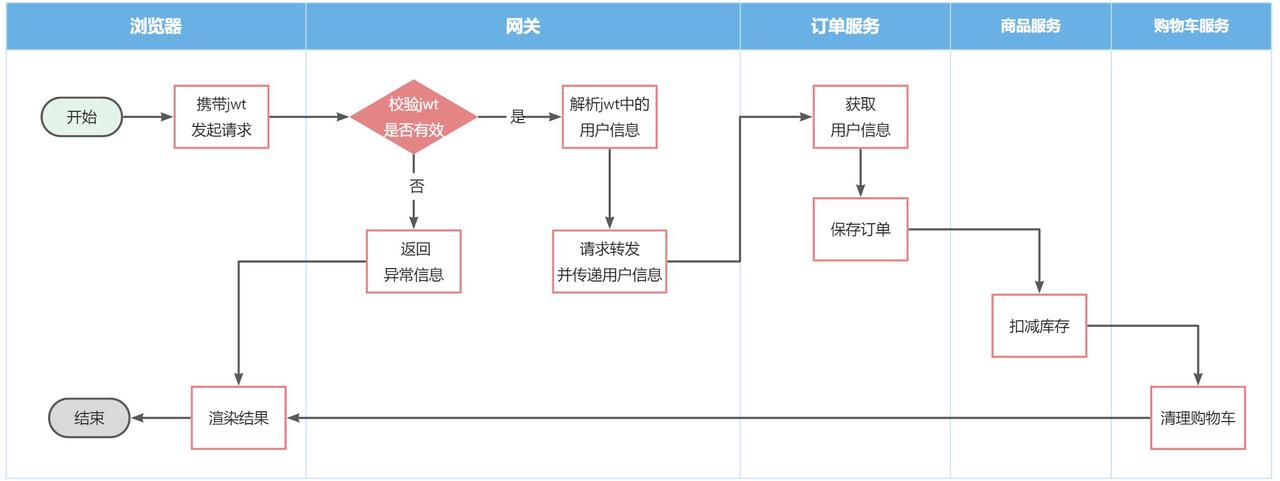

此时,登录校验的流程如图:

不过,这里存在几个问题:
-
网关路由是配置的,请求转发是Gateway内部代码,我们如何在转发之前做登录校验?
-
网关校验JWT之后,如何将用户信息传递给微服务?
-
微服务之间也会相互调用,这种调用不经过网关,又该如何传递用户信息?
这些问题将在接下来几节一一解决。
2.2.网关过滤器
登录校验必须在请求转发到微服务之前做,否则就失去了意义。而网关的请求转发是
Gateway
内部代码实现的,要想在请求转发之前做登录校验,就必须了解Gateway
内部工作的基本原理。

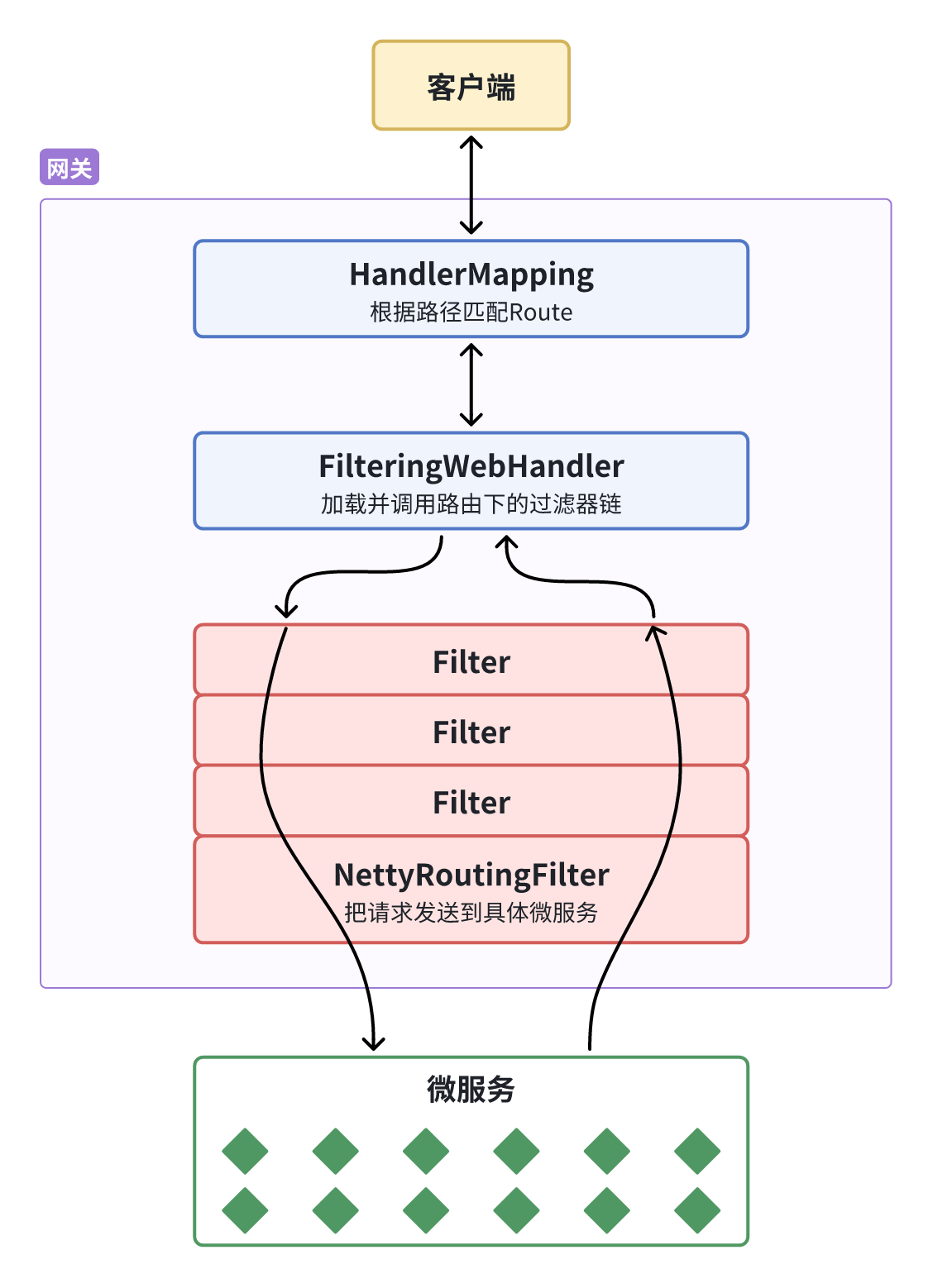

如图所示:
-
客户端请求进入网关后由
HandlerMapping
对请求做判断,找到与当前请求匹配的路由规则(Route
),然后将请求交给WebHandler
去处理。 -
WebHandler
则会加载当前路由下需要执行的过滤器链(Filter chain
),然后按照顺序逐一执行过滤器(后面称为Filter
)。 -
图中
Filter
被虚线分为左右两部分,是因为Filter
内部的逻辑分为pre
和post
两部分,分别会在请求路由到微服务之前和之后被执行。 -
只有所有
Filter
的pre
逻辑都依次顺序执行通过后,请求才会被路由到微服务。 -
微服务返回结果后,再倒序执行
Filter
的post
逻辑。 -
最终把响应结果返回。
如图中所示,最终请求转发是有一个名为
NettyRoutingFilter
的过滤器来执行的,而且这个过滤器是整个过滤器链中顺序最靠后的一个。如果我们能够定义一个过滤器,在其中实现登录校验逻辑,并且将过滤器执行顺序定义到NettyRoutingFilter
之前,这就符合我们的需求了!那么,该如何实现一个网关过滤器呢?
网关过滤器链中的过滤器有两种:
-
GatewayFilter
:路由过滤器,作用范围比较灵活,可以是任意指定的路由Route
. -
GlobalFilter
:全局过滤器,作用范围是所有路由,不可配置。
注意:过滤器链之外还有一种过滤器,HttpHeadersFilter,用来处理传递到下游微服务的请求头。例如org.springframework.cloud.gateway.filter.headers.XForwardedHeadersFilter可以传递代理请求原本的host头到下游微服务。
其实
GatewayFilter
和GlobalFilter
这两种过滤器的方法签名完全一致:/**
* 处理请求并将其传递给下一个过滤器
* @param exchange 当前请求的上下文,其中包含request、response等各种数据
* @param chain 过滤器链,基于它向下传递请求
* @return 根据返回值标记当前请求是否被完成或拦截,chain.filter(exchange)就放行了。
*/
Mono<Void> filter(ServerWebExchange exchange, GatewayFilterChain chain);
FilteringWebHandler
在处理请求时,会将GlobalFilter
装饰为GatewayFilter
,然后放到同一个过滤器链中,排序以后依次执行。Gateway
中内置了很多的GatewayFilter
,详情可以参考官方文档:https://docs.spring.io/spring-cloud-gateway/docs/3.1.7/reference/html/#gatewayfilter-factories
Gateway
内置的GatewayFilter
过滤器使用起来非常简单,无需编码,只要在yaml文件中简单配置即可。而且其作用范围也很灵活,配置在哪个Route
下,就作用于哪个Route
.例如,有一个过滤器叫做
AddRequestHeaderGatewayFilterFacotry
,顾明思议,就是添加请求头的过滤器,可以给请求添加一个请求头并传递到下游微服务。使用的使用只需要在application.yaml中这样配置:
spring:
cloud:
gateway:
routes:
- id: test_route
uri: lb://test-service
predicates:
-Path=/test/**
filters:
- AddRequestHeader=key, value # 逗号之前是请求头的key,逗号之后是value
如果想要让过滤器作用于所有的路由,则可以这样配置:
spring:
cloud:
gateway:
default-filters: # default-filters下的过滤器可以作用于所有路由
- AddRequestHeader=key, value
routes:
- id: test_route
uri: lb://test-service
predicates:
-Path=/test/**
2.3.自定义过滤器
无论是
GatewayFilter
还是GlobalFilter
都支持自定义,只不过编码方式、使用方式略有差别。2.3.1.自定义GatewayFilter
自定义
GatewayFilter
不是直接实现GatewayFilter
,而是实现AbstractGatewayFilterFactory
。最简单的方式是这样的:@Component
public class PrintAnyGatewayFilterFactory extends AbstractGatewayFilterFactory<Object> {
@Override
public GatewayFilter apply(Object config) {
return new GatewayFilter() {
@Override
public Mono<Void> filter(ServerWebExchange exchange, GatewayFilterChain chain) {
// 获取请求
ServerHttpRequest request = exchange.getRequest();
// 编写过滤器逻辑
System.out.println("过滤器执行了");
// 放行
return chain.filter(exchange);
}
};
}
}
注意:该类的名称一定要以
GatewayFilterFactory
为后缀!然后在yaml配置中这样使用:
spring:
cloud:
gateway:
default-filters:
- PrintAny # 此处直接以自定义的GatewayFilterFactory类名称前缀类声明过滤器
另外,这种过滤器还可以支持动态配置参数,不过实现起来比较复杂,示例:
@Component
public class PrintAnyGatewayFilterFactory // 父类泛型是内部类的Config类型
extends AbstractGatewayFilterFactory<PrintAnyGatewayFilterFactory.Config> {
@Override
public GatewayFilter apply(Config config) {
// OrderedGatewayFilter是GatewayFilter的子类,包含两个参数:
// - GatewayFilter:过滤器
// - int order值:值越小,过滤器执行优先级越高
return new OrderedGatewayFilter(new GatewayFilter() {
@Override
public Mono<Void> filter(ServerWebExchange exchange, GatewayFilterChain chain) {
// 获取config值
String a = config.getA();
String b = config.getB();
String c = config.getC();
// 编写过滤器逻辑
System.out.println("a = " + a);
System.out.println("b = " + b);
System.out.println("c = " + c);
// 放行
return chain.filter(exchange);
}
}, 100);
}
// 自定义配置属性,成员变量名称很重要,下面会用到
@Data
static class Config{
private String a;
private String b;
private String c;
}
// 将变量名称依次返回,顺序很重要,将来读取参数时需要按顺序获取
@Override
public List<String> shortcutFieldOrder() {
return List.of("a", "b", "c");
}
// 返回当前配置类的类型,也就是内部的Config
@Override
public Class<Config> getConfigClass() {
return Config.class;
}
}
然后在yaml文件中使用:
spring:
cloud:
gateway:
default-filters:
- PrintAny=1,2,3 # 注意,这里多个参数以","隔开,将来会按照shortcutFieldOrder()方法返回的参数顺序依次复制
上面这种配置方式参数必须严格按照shortcutFieldOrder()方法的返回参数名顺序来赋值。
还有一种用法,无需按照这个顺序,就是手动指定参数名:
spring:
cloud:
gateway:
default-filters:
- name: PrintAny
args: # 手动指定参数名,无需按照参数顺序
a: 1
b: 2
c: 3
2.3.2.自定义GlobalFilter
自定义GlobalFilter则简单很多,直接实现GlobalFilter即可,而且也无法设置动态参数:
@Component
public class PrintAnyGlobalFilter implements GlobalFilter, Ordered {
@Override
public Mono<Void> filter(ServerWebExchange exchange, GatewayFilterChain chain) {
// 编写过滤器逻辑
System.out.println("未登录,无法访问");
// 放行
// return chain.filter(exchange);
// 拦截
ServerHttpResponse response = exchange.getResponse();
response.setRawStatusCode(401);
return response.setComplete();
}
@Override
public int getOrder() {
// 过滤器执行顺序,值越小,优先级越高
return 0;
}
}
2.4.登录校验
接下来,我们就利用自定义
GlobalFilter
来完成登录校验。2.4.1.JWT工具

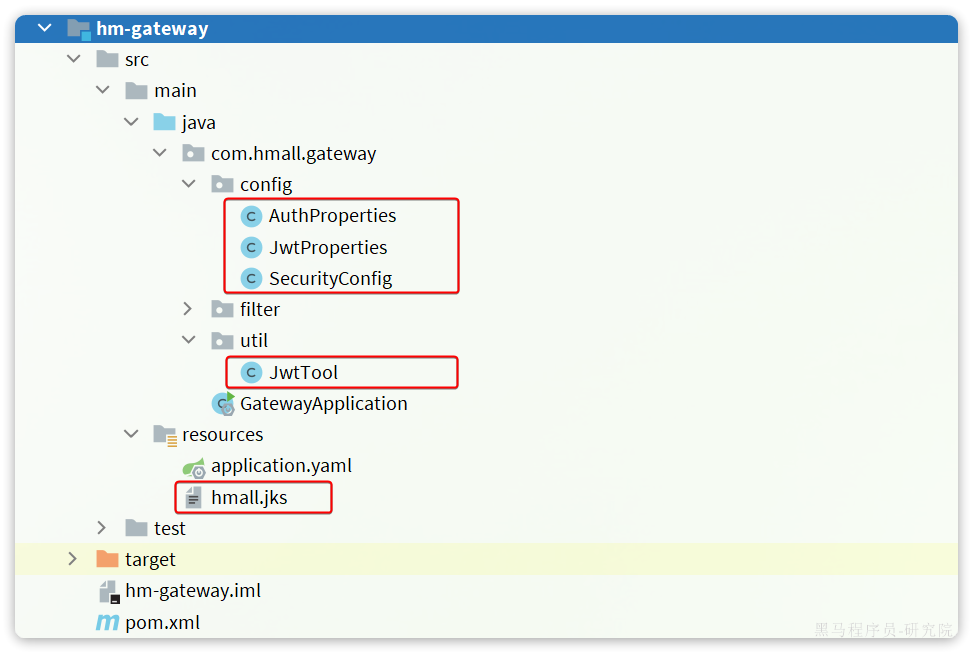

登录校验需要用到JWT,而且JWT的加密需要秘钥和加密工具。这些在
hm-service
中已经有了,我们直接拷贝过来:
具体作用如下:
-
AuthProperties
:配置登录校验需要拦截的路径,因为不是所有的路径都需要登录才能访问 -
JwtProperties
:定义与JWT工具有关的属性,比如秘钥文件位置 -
SecurityConfig
:工具的自动装配 -
JwtTool
:JWT工具,其中包含了校验和解析token
的功能 -
hmall.jks
:秘钥文件
其中
AuthProperties
和JwtProperties
所需的属性要在application.yaml
中配置:hm:
jwt:
location: classpath:hmall.jks # 秘钥地址
alias: hmall # 秘钥别名
password: hmall123 # 秘钥文件密码
tokenTTL: 30m # 登录有效期
auth:
excludePaths: # 无需登录校验的路径
- /search/**
- /users/login
- /items/**
2.4.2.登录校验过滤器

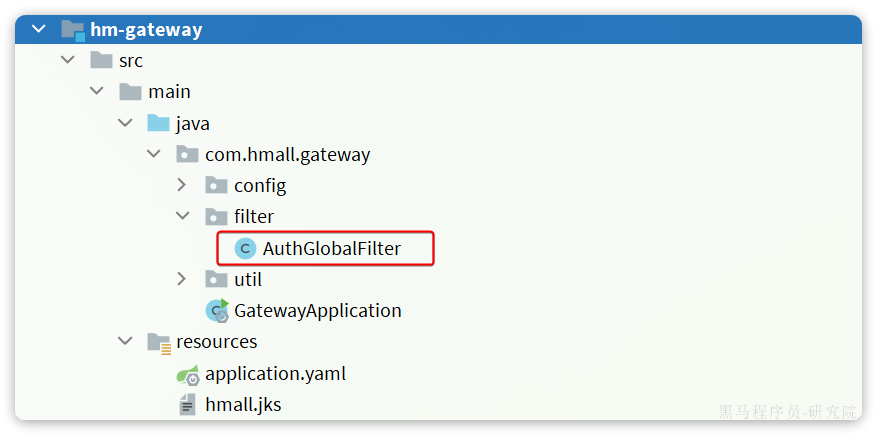

接下来,我们定义一个登录校验的过滤器:

代码如下:
package com.hmall.gateway.filter;
import com.hmall.common.exception.UnauthorizedException;
import com.hmall.common.utils.CollUtils;
import com.hmall.gateway.config.AuthProperties;
import com.hmall.gateway.util.JwtTool;
import lombok.RequiredArgsConstructor;
import org.springframework.boot.context.properties.EnableConfigurationProperties;
import org.springframework.cloud.gateway.filter.GatewayFilterChain;
import org.springframework.cloud.gateway.filter.GlobalFilter;
import org.springframework.core.Ordered;
import org.springframework.http.server.reactive.ServerHttpRequest;
import org.springframework.http.server.reactive.ServerHttpResponse;
import org.springframework.stereotype.Component;
import org.springframework.util.AntPathMatcher;
import org.springframework.web.server.ServerWebExchange;
import reactor.core.publisher.Mono;
import java.util.List;
@Component
@RequiredArgsConstructor
@EnableConfigurationProperties(AuthProperties.class)
public class AuthGlobalFilter implements GlobalFilter, Ordered {
private final JwtTool jwtTool;
private final AuthProperties authProperties;
private final AntPathMatcher antPathMatcher = new AntPathMatcher();
@Override
public Mono<Void> filter(ServerWebExchange exchange, GatewayFilterChain chain) {
// 1.获取Request
ServerHttpRequest request = exchange.getRequest();
// 2.判断是否不需要拦截
if(isExclude(request.getPath().toString())){
// 无需拦截,直接放行
return chain.filter(exchange);
}
// 3.获取请求头中的token
String token = null;
List<String> headers = request.getHeaders().get("authorization");
if (!CollUtils.isEmpty(headers)) {
token = headers.get(0);
}
// 4.校验并解析token
Long userId = null;
try {
userId = jwtTool.parseToken(token);
} catch (UnauthorizedException e) {
// 如果无效,拦截
ServerHttpResponse response = exchange.getResponse();
response.setRawStatusCode(401);
return response.setComplete();
}
// TODO 5.如果有效,传递用户信息
System.out.println("userId = " + userId);
// 6.放行
return chain.filter(exchange);
}
private boolean isExclude(String antPath) {
for (String pathPattern : authProperties.getExcludePaths()) {
if(antPathMatcher.match(pathPattern, antPath)){
return true;
}
}
return false;
}
@Override
public int getOrder() {
return 0;
}
}
重启测试,会发现访问/items开头的路径,未登录状态下不会被拦截:

访问其他路径则,未登录状态下请求会被拦截,并且返回
401
状态码:
2.5.微服务获取用户
现在,网关已经可以完成登录校验并获取登录用户身份信息。但是当网关将请求转发到微服务时,微服务又该如何获取用户身份呢?
由于网关发送请求到微服务依然采用的是
Http
请求,因此我们可以将用户信息以请求头的方式传递到下游微服务。然后微服务可以从请求头中获取登录用户信息。考虑到微服务内部可能很多地方都需要用到登录用户信息,因此我们可以利用SpringMVC的拦截器来实现登录用户信息获取,并存入ThreadLocal,方便后续使用。据图流程图如下:

因此,接下来我们要做的事情有:
-
改造网关过滤器,在获取用户信息后保存到请求头,转发到下游微服务
-
编写微服务拦截器,拦截请求获取用户信息,保存到ThreadLocal后放行
2.5.1.保存用户到请求头

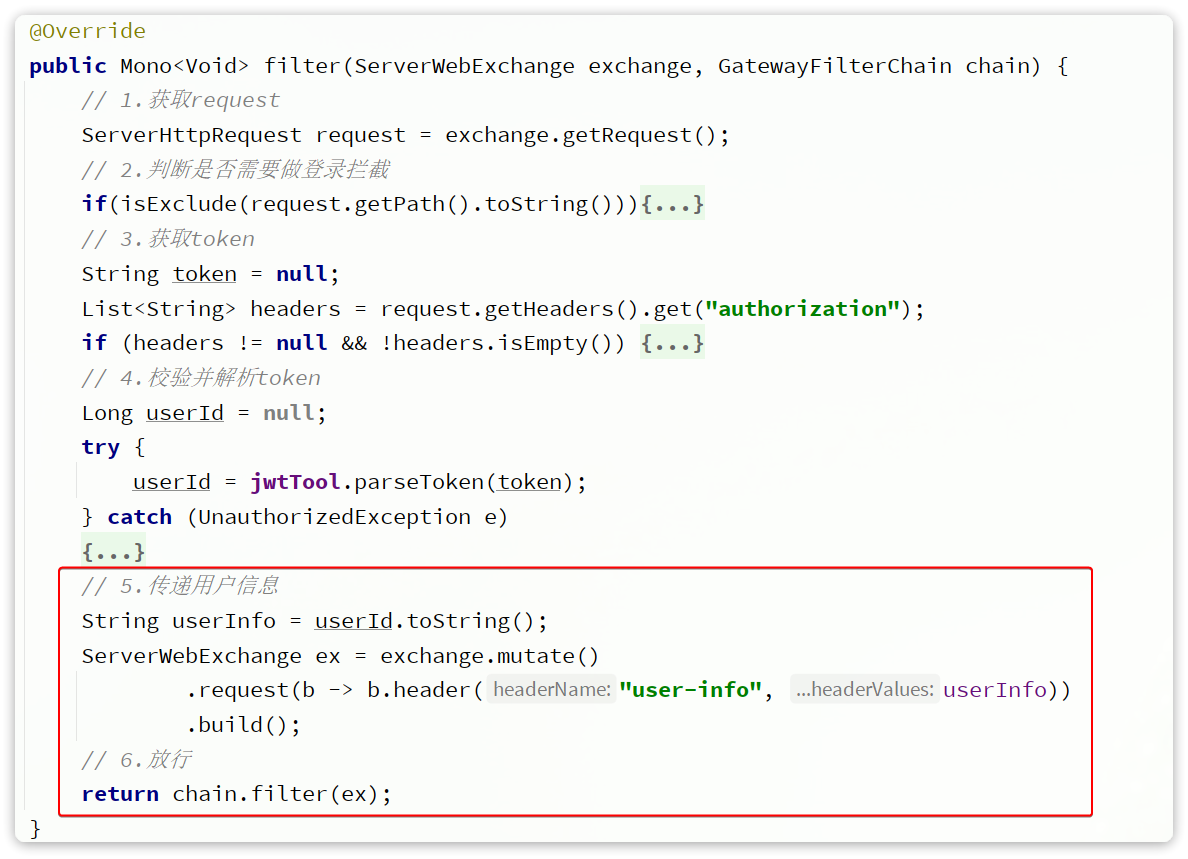

首先,我们修改登录校验拦截器的处理逻辑,保存用户信息到请求头中:

2.5.2.拦截器获取用户

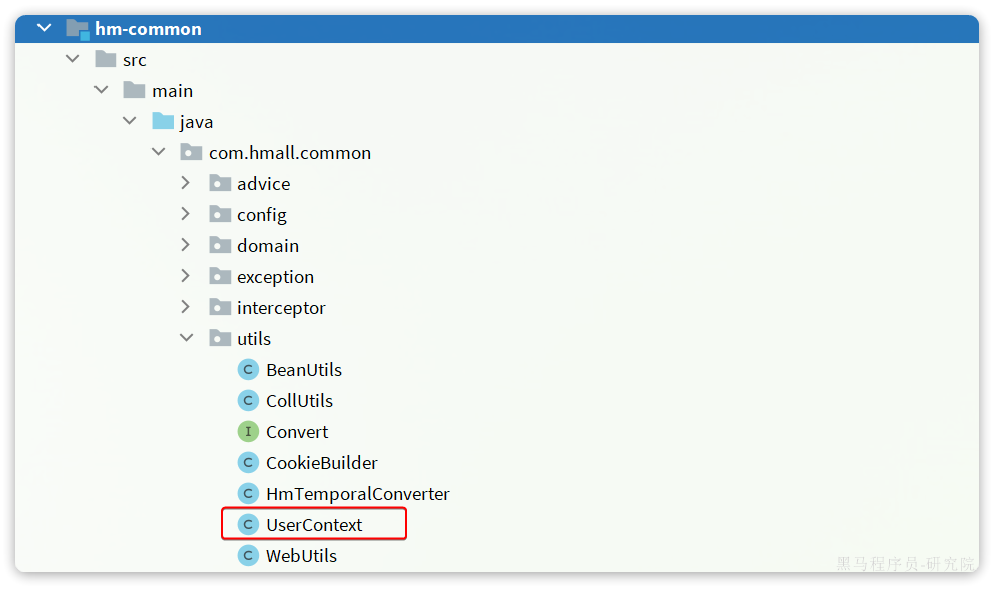

在hm-common中已经有一个用于保存登录用户的ThreadLocal工具:

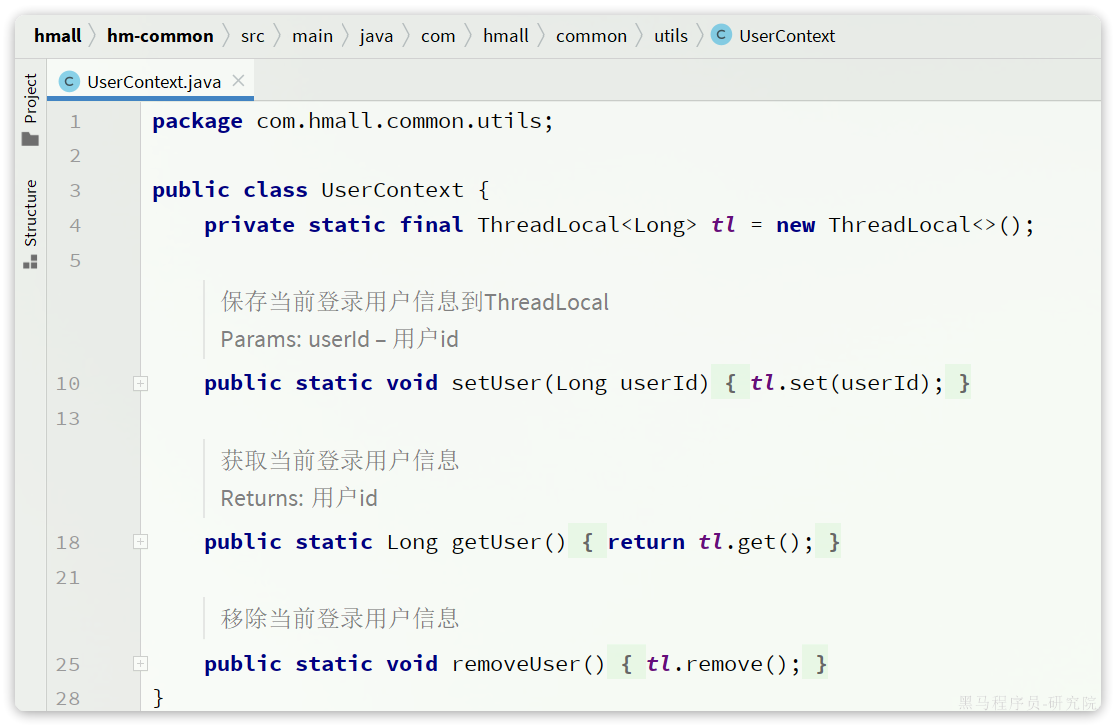

其中已经提供了保存和获取用户的方法:

接下来,我们只需要编写拦截器,获取用户信息并保存到
UserContext
,然后放行即可。由于每个微服务都有获取登录用户的需求,因此拦截器我们直接写在
hm-common
中,并写好自动装配。这样微服务只需要引入hm-common

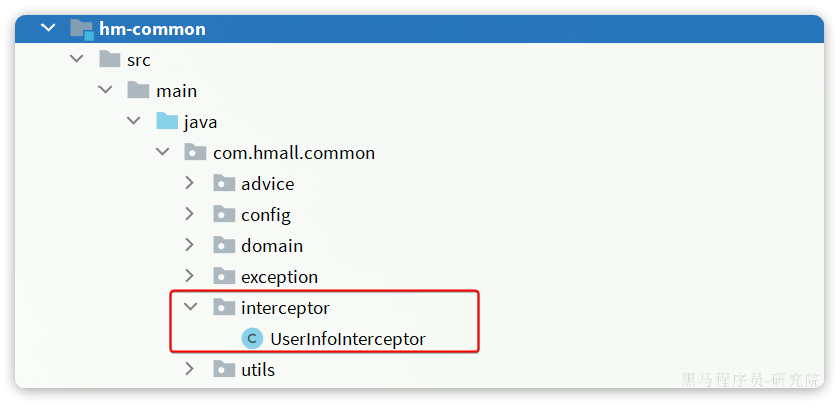

就可以直接具备拦截器功能,无需重复编写。我们在
hm-common
模块下定义一个拦截器:
具体代码如下:
package com.hmall.common.interceptor;
import cn.hutool.core.util.StrUtil;
import com.hmall.common.utils.UserContext;
import org.springframework.web.servlet.HandlerInterceptor;
import javax.servlet.http.HttpServletRequest;
import javax.servlet.http.HttpServletResponse;
public class UserInfoInterceptor implements HandlerInterceptor {
@Override
public boolean preHandle(HttpServletRequest request, HttpServletResponse response, Object handler) throws Exception {
// 1.获取请求头中的用户信息
String userInfo = request.getHeader("user-info");
// 2.判断是否为空
if (StrUtil.isNotBlank(userInfo)) {
// 不为空,保存到ThreadLocal
UserContext.setUser(Long.valueOf(userInfo));
}
// 3.放行
return true;
}
@Override
public void afterCompletion(HttpServletRequest request, HttpServletResponse response, Object handler, Exception ex) throws Exception {
// 移除用户
UserContext.removeUser();
}
}

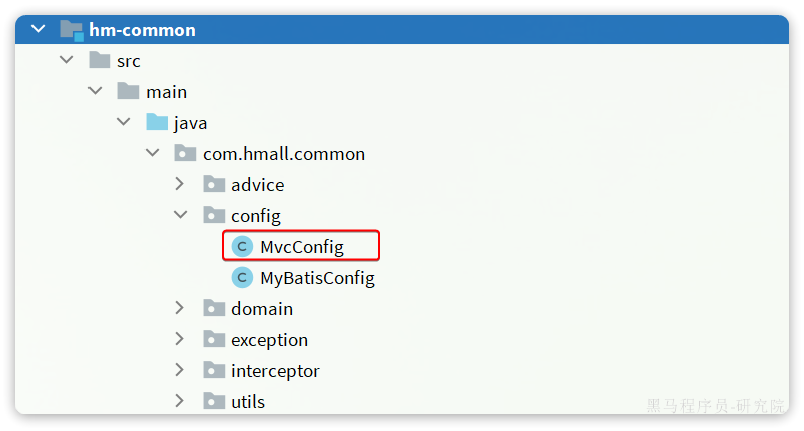

接着在
hm-common
模块下编写SpringMVC
的配置类,配置登录拦截器:
具体代码如下:
package com.hmall.common.config;
import com.hmall.common.interceptors.UserInfoInterceptor;
import org.springframework.boot.autoconfigure.condition.ConditionalOnClass;
import org.springframework.context.annotation.Configuration;
import org.springframework.web.servlet.DispatcherServlet;
import org.springframework.web.servlet.config.annotation.InterceptorRegistry;
import org.springframework.web.servlet.config.annotation.WebMvcConfigurer;
@Configuration
@ConditionalOnClass(DispatcherServlet.class)
public class MvcConfig implements WebMvcConfigurer {
@Override
public void addInterceptors(InterceptorRegistry registry) {
registry.addInterceptor(new UserInfoInterceptor());
}
}
不过,需要注意的是,这个配置类默认是不会生效的,因为它所在的包是
com.hmall.common.config

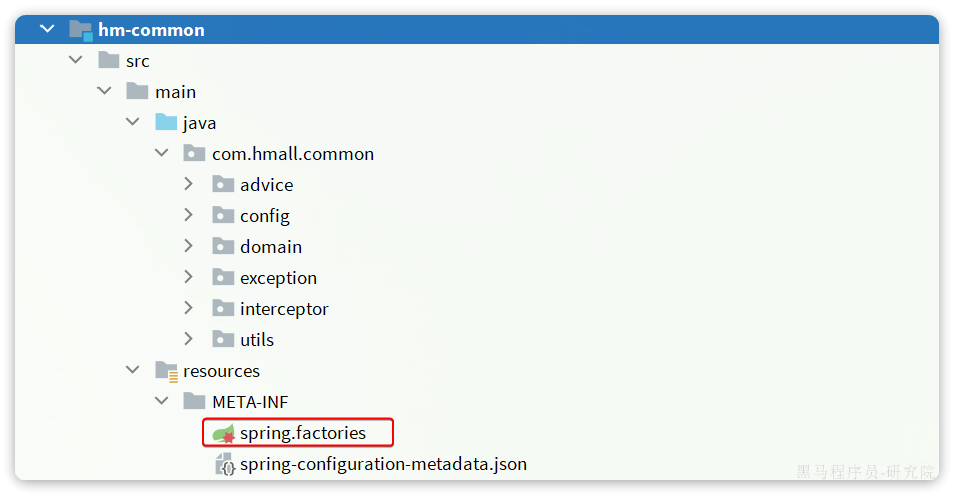

,与其它微服务的扫描包不一致,无法被扫描到,因此无法生效。基于SpringBoot的自动装配原理,我们要将其添加到
resources
目录下的META-INF/spring.factories
文件中:
内容如下:
org.springframework.boot.autoconfigure.EnableAutoConfiguration=\
com.hmall.common.config.MyBatisConfig,\
com.hmall.common.config.MvcConfig

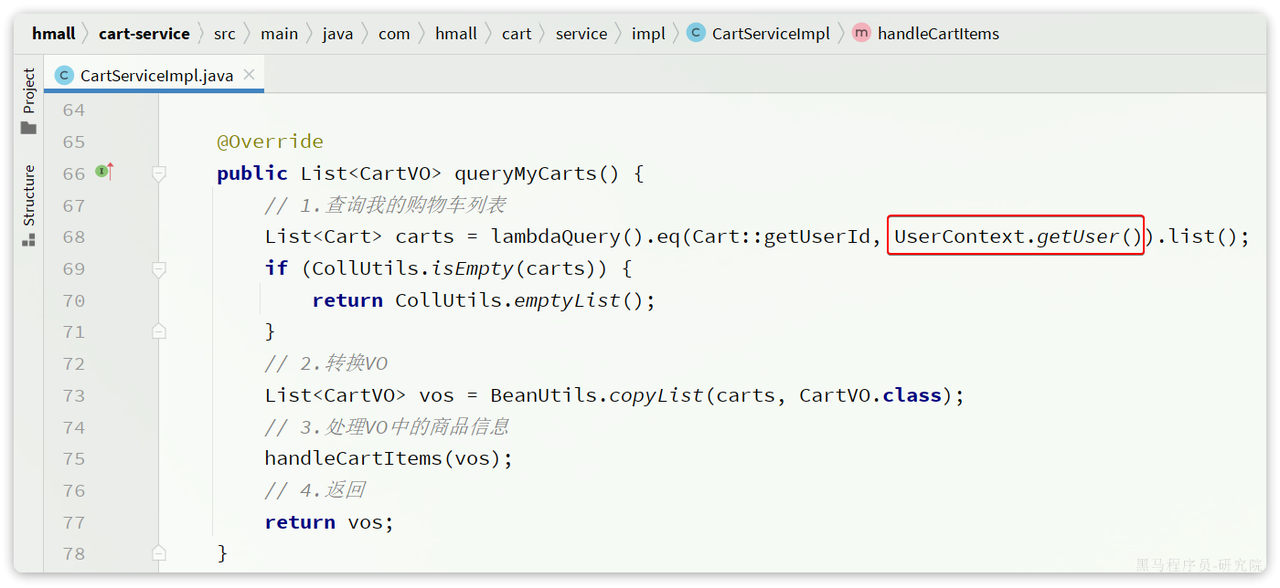

2.5.3.恢复购物车代码
之前我们无法获取登录用户,所以把购物车服务的登录用户写死了,现在需要恢复到原来的样子。

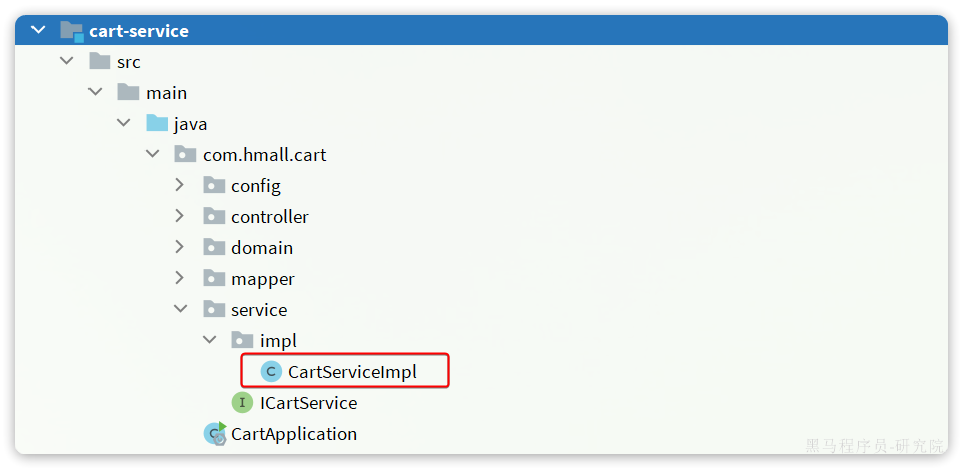

找到
cart-service
模块的com.hmall.cart.service.impl.CartServiceImpl
:
修改其中的
queryMyCarts
方法:
2.6.OpenFeign传递用户
前端发起的请求都会经过网关再到微服务,由于我们之前编写的过滤器和拦截器功能,微服务可以轻松获取登录用户信息。
但有些业务是比较复杂的,请求到达微服务后还需要调用其它多个微服务。比如下单业务,流程如下:

下单的过程中,需要调用商品服务扣减库存,调用购物车服务清理用户购物车。而清理购物车时必须知道当前登录的用户身份。但是,订单服务调用购物车时并没有传递用户信息,购物车服务无法知道当前用户是谁!
由于微服务获取用户信息是通过拦截器在请求头中读取,因此要想实现微服务之间的用户信息传递,就必须在微服务发起调用时把用户信息存入请求头。
微服务之间调用是基于OpenFeign来实现的,并不是我们自己发送的请求。我们如何才能让每一个由OpenFeign发起的请求自动携带登录用户信息呢?
这里要借助Feign中提供的一个拦截器接口:
feign.RequestInterceptor
public interface RequestInterceptor {
/**
* Called for every request.
* Add data using methods on the supplied {@link RequestTemplate}.
*/
void apply(RequestTemplate template);
}
我们只需要实现这个接口,然后实现apply方法,利用
RequestTemplate
类来添加请求头,将用户信息保存到请求头中。这样以来,每次OpenFeign发起请求的时候都会调用该方法,传递用户信息。由于
FeignClient
全部都是在hm-api

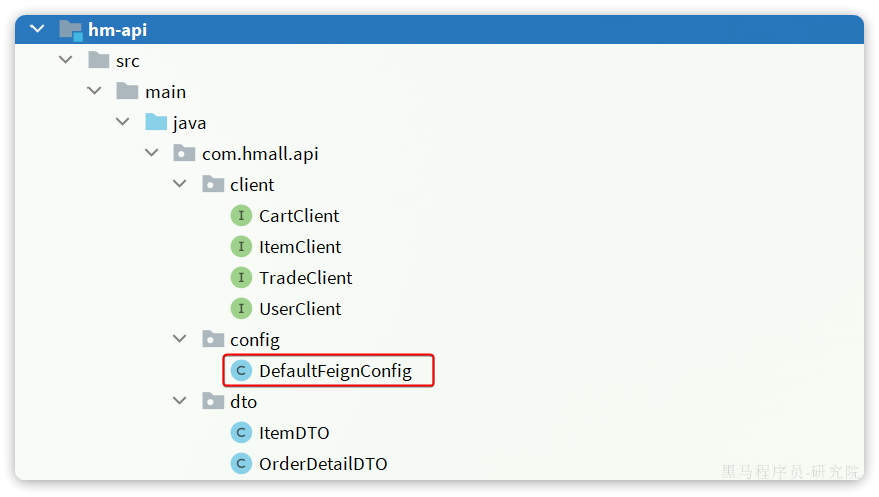

模块,因此我们在hm-api
模块的com.hmall.api.config.DefaultFeignConfig
中编写这个拦截器:
在
com.hmall.api.config.DefaultFeignConfig
中添加一个Bean:@Bean
public RequestInterceptor userInfoRequestInterceptor(){
return new RequestInterceptor() {
@Override
public void apply(RequestTemplate template) {
// 获取登录用户
Long userId = UserContext.getUser();
if(userId == null) {
// 如果为空则直接跳过
return;
}
// 如果不为空则放入请求头中,传递给下游微服务
template.header("user-info", userId.toString());
}
};
}
好了,现在微服务之间通过OpenFeign调用时也会传递登录用户信息了。
- THE END -
最后修改:2024年5月17日
非特殊说明,本博所有文章均为博主原创。
共有 0 条评论
